某公安局机房模块化建设，机房设计面积不大，约为60平方米，为了有效降低机房设备的温度，提高冷源利用率，降低能耗，项目设计建设做成模块化热通道系统。联德电子负责整体模块化机房的设计、生产和安装指导，项目包含机房配电、机柜系统、热通道系统、模块化机房智能控制及灯控、机房布线等。

由于机房面积有限，为了充分利用有效空间，机柜设计成47U高度服务器机柜;按照总热量设计，为配合3台300mm宽度的列间空调，模块机房单独设计一台300宽的补充柜，以保持通道结构的整齐统一。为了通道的完美配合，专为此模块化机房设计专用可拆装式底座，底座的可调式结构，可根据现场情况进行适当的调整，以达到最完美的安装使用效果。

  机房内设有3台大于21 KW总冷量的水平送风型列间空调，本次模块化数据中心单元共含16个47U机柜，其中包含网络列头柜、配电柜和服务器机柜。模块化数据中心单元的15个全尺寸服务器机柜和1个网络列头柜为标准47U机柜，宽为600mm;1个配电柜为47U机柜，宽为300mm、深度为1080mm.

    模块化机房里使用专业智能列头柜，智能化实时的本地和远程监控机房里每台机柜的各种电能参数，有效监测各服务器机柜系统里设备的用电状态，预防事故的发生同时记录所有故障点的发生情况，增加机房的安全可靠。

  热通道里配套整体节能灯光系统、智能红外线监测、消防系统、温湿度监测系统，达到人来灯亮、人离灯灭的效果。同时实时监测通道内环境，有效的预测通道状态变化的作用。

  整体模块化机房配套专用机顶强弱电线槽，即整齐美观又防鼠防昆虫，让线缆在密闭空间里放置，增强配电系统的安全性。

  TIT模块化机房，为您设计一个最适合您需求的专属节能、高效、高品位数据中心机房。

---

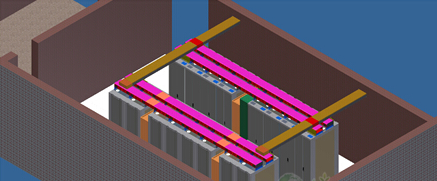

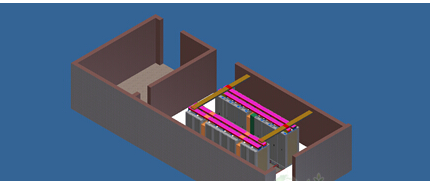

机房设计图：

---

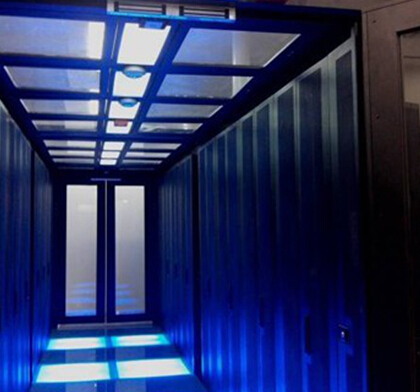

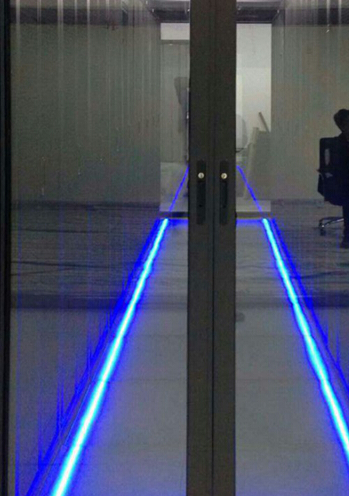

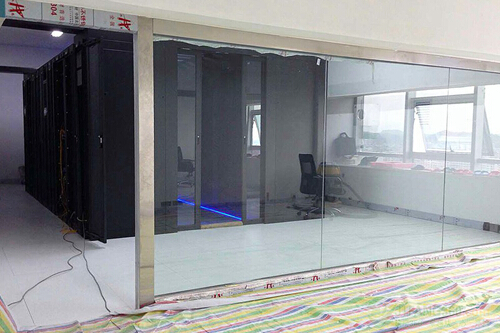

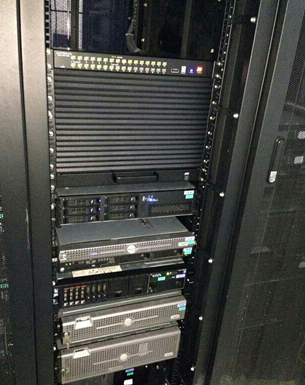

机房现场图：

---
